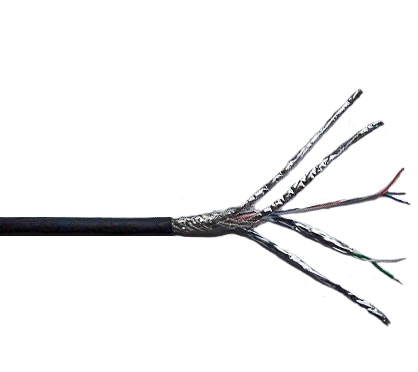

Instalační kabel S/FTP Cat7+Cat5 , venkovní, UV chráněný

Kabel cat.7 S/FTP s UV cháněním do venkovního prostředí. Kabel odpovídá normě IEC 61156-5 Cat.7 a je sestaven ze čtyř individuálně stíněných párů a dvou přídavných kroucených párů - vše dohromady stíněné opletením a kryté PVC pláštěm odolným UV záření se samozhášivým účinkem.

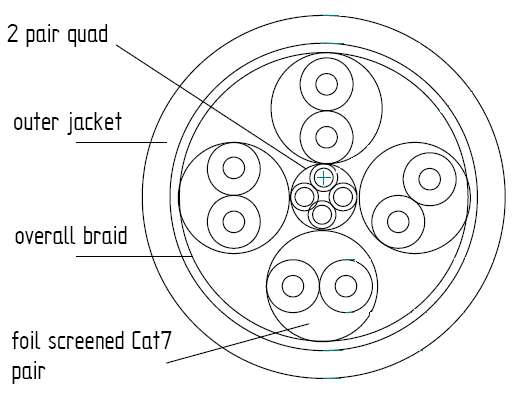

Konstrukce:

• Vodič: měďený drát průměru 0,58 mm (AWG 23)
  • Izolace: SFS PO, vnější průměr 1,43 mm
  • Počet vodičů: 8
  • Vodiče stočeny v pár, počet párů: 4
  • Barevný kód: bílá – modrá, bílá – oranžová, bílá- zelená, bílá – hnědá
  • Stínění párů: páry jsou zabaleny do polyester-Al fólie (Al vrstva orientovaná ven), stínění 100%
  • Uspořádání párů: páry jsou umístěny v plášti do kruhu kolem přídavných párů
  • Přídavné páry: měděný drát průměru 0,51 mm (AWG 24)
  • Izolace: SFS PO, vnější průměr 0,8 mm
  • Odpor smyčky: 95 Ohm/km při 20°C
  • Impedance: 100 Ohm
  • Počet přídavných vodičů: 4
  • Vodiče stočeny v pár, počet párů: 2
  • Barevný kód: bílá – modrá, bílá – oranžová
  • Vnější stínění: cínované měděné vodiče v úpletu s krytím 65%
  • Vnější plášť: UV odolný FR-PVC materiál
  • Tloušťka stěny: 1,5 mm
  • Barva: černá
  • Vnější průměr: 9,8 mm nominálně
  • Instalační teplota: - 30 + 70°C
  • Test plamenem: podle UL VW-1 a IEC60332-1
  • Minimální rádius ohybu: 105 mm
  • Hmotnost kabelu: 85 kg / km

  Elektrické parametry:

  • Charakteristická impedance: 100 Ohm +/- 15 Ohm pro 1-600 MHz
  • Odpor smyčky: max 75,0 Ohm / km při teplotě 20°C
  • Dielektrická pevnost: 700 V stř. test. 1 minuta
  • Izolační odpor: min 5 GOhm / km při 500 V ss, 20°C
  • Rychlost šíření: 70-80% nominálně
  • Útlum: max 49 dB/ 100 m 600 Mhz
