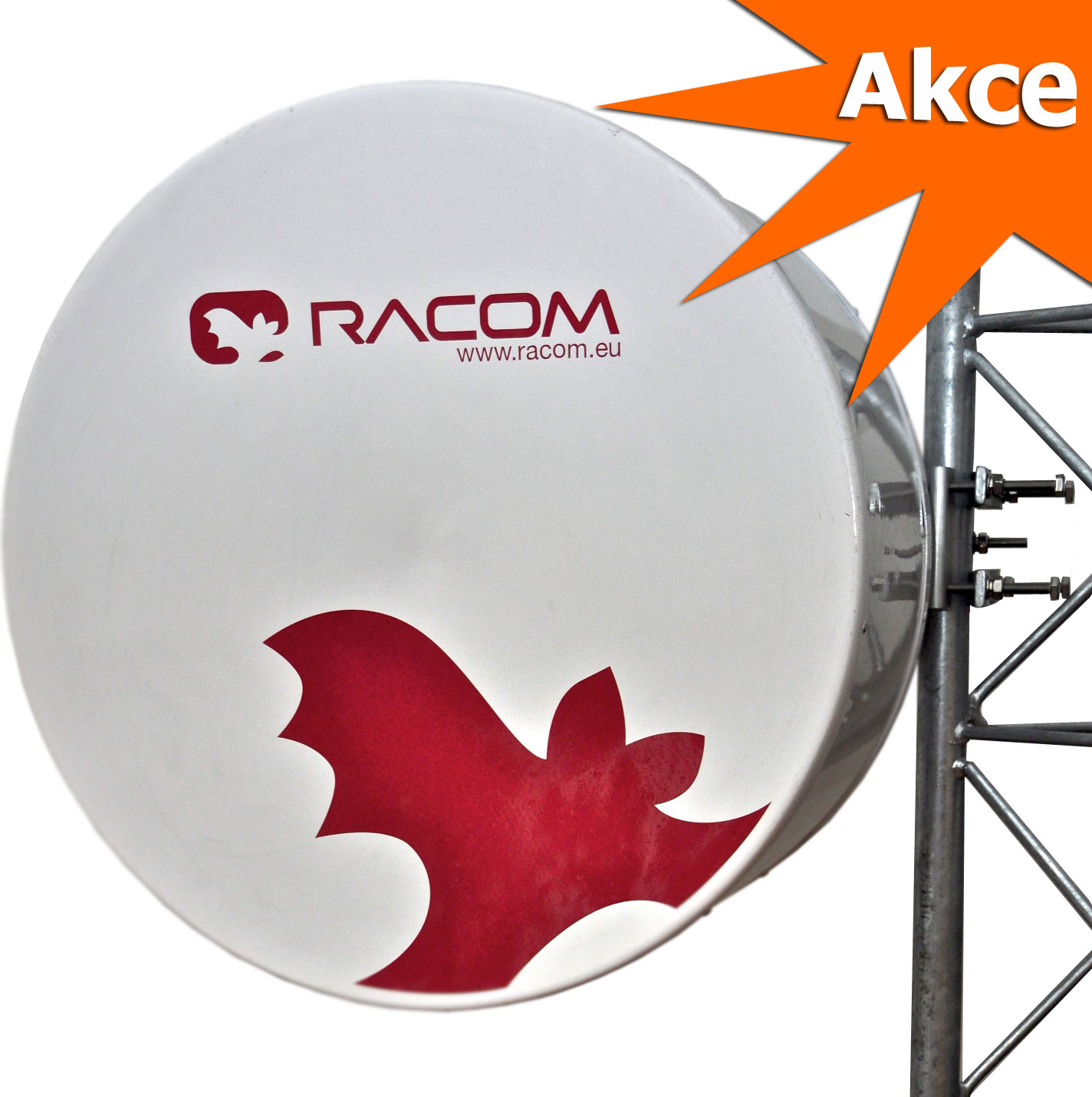

Akce: Racom RAY 10 GHz, vč. antén 60 cm, 100 Mbps Full-Duplex, 1x Gb Ethernet s podmíněným upgradem

Akční cena spoje je podmíněna upgradem na plnou přenosovou rychlost 170 Mbps do 12 měsíců od zakoupení. Cena upgradu je 41 900,-

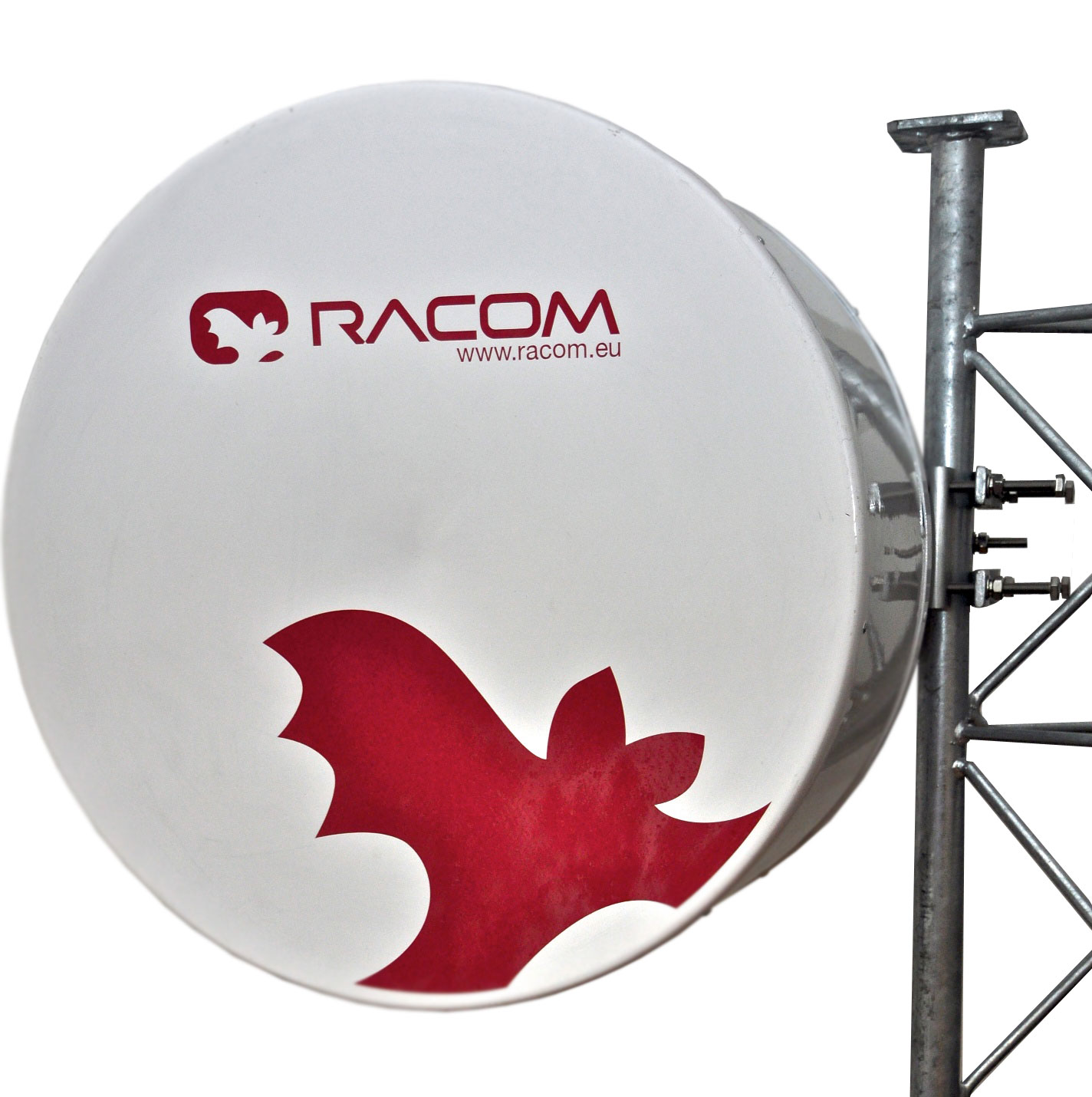

Spoj Racom Ray 10 GHz je založen na vysokorychlostních mikrovlnných point-to-point bridge se 100 Mbps přenosovou rychlostí (full duplex). Spoj má nadstandardně zvládutou funkci adaptivní modulace, která umožní v případě zhoršených přenosových podmínek dočasně přepnout na jednodužší modulaci a to v řádech milisekund. Tím umožní spoji dál přenášet data, dočasně na úkor kapacity i v situaci, kdy by se spoj jinak rozpadl, případně začal chybovat. Součástí spoje jsou i kvalitní 60 cm antény a Gigabitové ethernetové rozhraní. Ray 10 GHz obsahuje jednu radiovou jednotku pro Low pásmo a druhou pro High pásmo. Spoj je přeladitelný přes celé pásmo 10 GHz (kanály 1-4 a 7-10 dle VO). Spoj využívá FDD přenos s doporučeným duplexním odstupem 168 MHz a šířkou kanálu 28/14/ MHz. Venkovní jednotky mají 1 Gigabitový Ethernet port podporující napájení po Ethernetu (PoE) a 1 servisní port pro nasměrování antény. Na spoj ke poskytována nadstandardní 5 letá záruka!

Pro delší skoky je třeba použít ziskovější antény větších průměrů. Doplatky na alternativní antény k ceně spoje jsou:

• Anténa 90cm.....6.900,-
• Anténa 120cm.....11.900,-

Ke spoji dále nabízíme možnost kompletní instalace včetně doplňkových služeb a to dle přání zákazníka neváhejte nás kontaktovat!

Pro kalkulaci a návrh spoje nás prosím kontaktujte viz. "Poptávkový formulář" zde

Základní vlastnosti spoje:

• 256 QAM, modulační rychlost 200 Mbps, uživatelská rychlost 170 Mbps
• Software Defined Radio, OS Linux

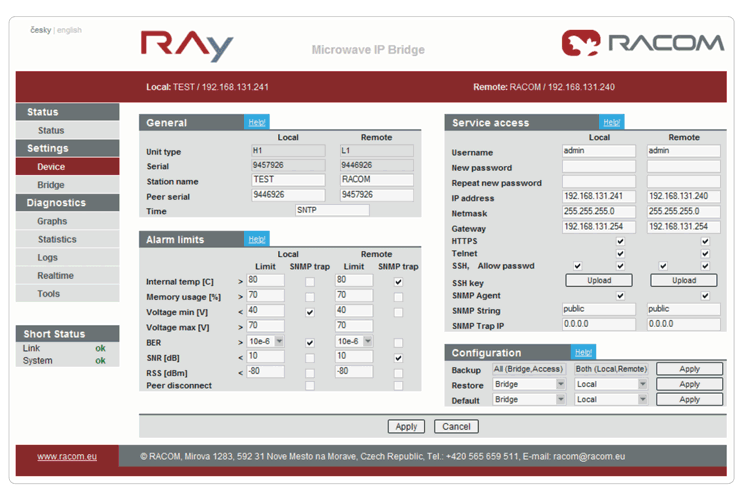

• Webové rozhraní, grafy a logy včetně historie
• 1 Gb Ethernet včetně PoE napájení
• FOD + zabudovaná diagnostika => snadná a rychlá instalace
• Všechny parametry potvrzeny v certifikované laboratoři

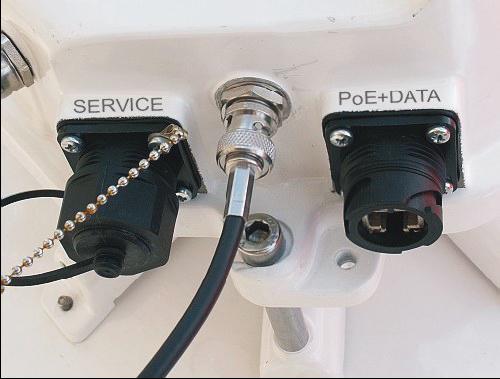

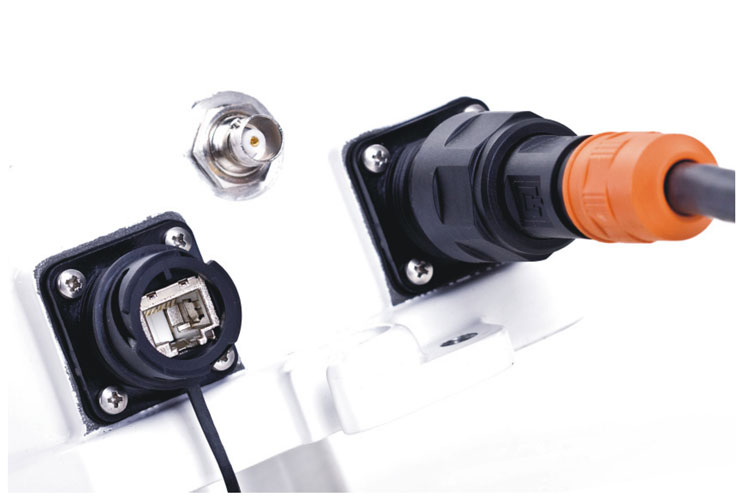

• 2 vnitřní + 2 venkovní konektory RJ-45
• Charakteristika spoje:
• Rychlost:
• Modulační rychlost 200 Mbps, uživatelská rychlost 170 Mbps pro 256 QAM
• SW nastavení modulace: QPSK, 16, 32, 64, 128, 256 QAM
• Funkce ACM (Adaptive Coding and Modulation)
• Garance nejvyšší uživatelské propustnosti dat pro danou lokalitu

Spolehlivost:

• Vyrobeno výhradně ze součástek pro vojenské nebo průmyslové použití
• Přepěťové i elektrostatické ochrany
• Certifikace -30°C až +55°C
• Každý kus testován a zahořen v klimatické komoře i v reálném provozu
• Mimořádná spolehlivost vlastní komunikace: vysoká citlivost přijímače
• -87 dBm / 41Mbps / QPSK / 28 MHz
• -67 dBm / 170Mbps / 256QAM / 28 MHz
• -96 dBm / 8,45Mbps / QPSK / 7 MHz
• extrémní odolnost rádiové části proti rušení
• LDPC (Low-Density Parity-Check) kódování (FEC) nastavitelné ve 2 úrovních

Jednoduchost:

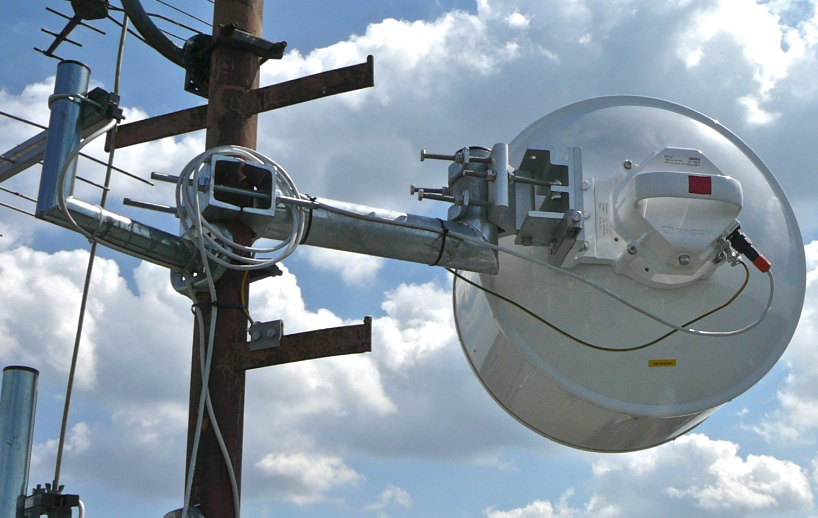

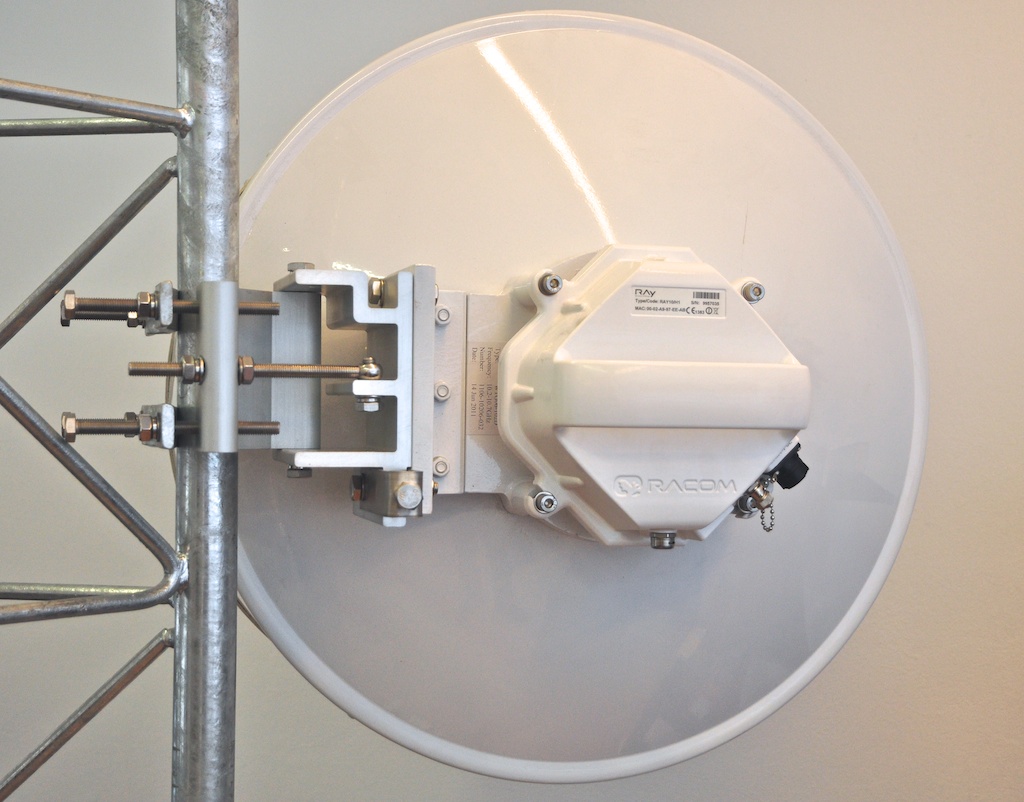

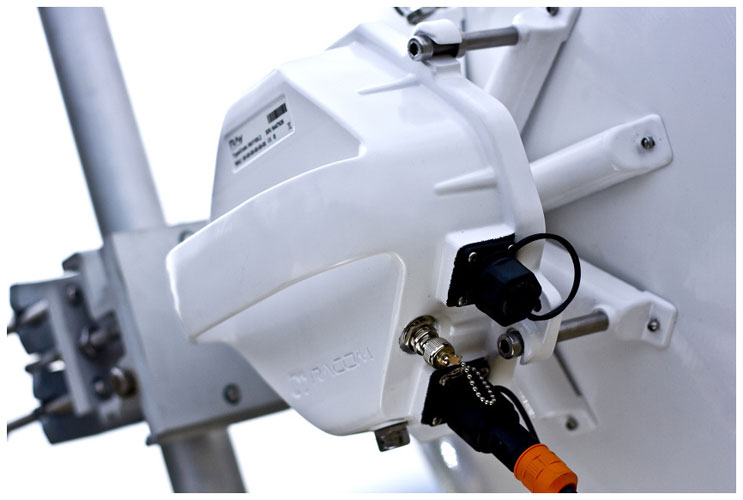

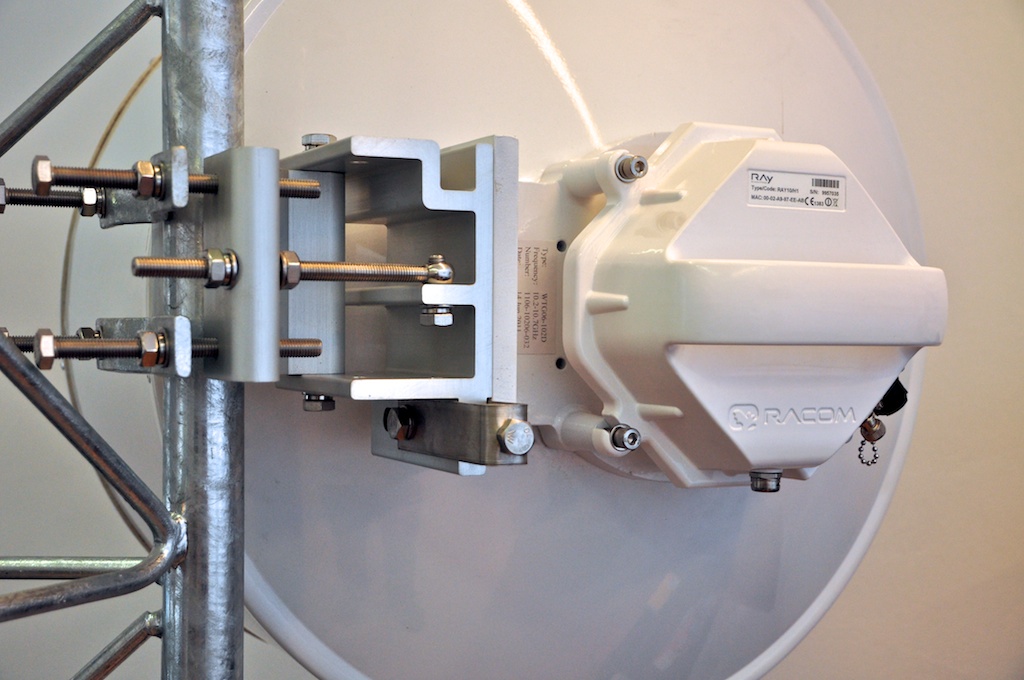

• FOD (Full Outdoor), odlitek z Al slitiny, přímá montáž na anténu
• Změna polarizace pouhým otočením o 90° (povolení 4 upevňovacích šroubů)
• Akustická signalizace dosměrování antény (+ analog. napětí na BNC konektoru)
• Kompletní instalace a nastavení v řádu minut
• Standardy:
• Bez výhrad splněny všechny příslušné evropské a české normy i pro rychlost 170 Mbps
• Potvrzeno měřením všech parametrů v certifikované laboratoři TESTCOM Praha
• Bezpečnost:
• Konfigurace přes HTTPS, SSH
• Při komunikaci real-time kontrola zadaného výrobního čísla protistanice
• Ochrana při odcizení: unikátní SSH klíč pro každé výrobní číslo
• Diagnostika:
• www rozhraní
• Grafy historie teplota, napájení, RSS, SNR, BER, rychlost
• SNMP včetně generování TRAPu při překročení nastavených tresholdů
• Zabudovaný spektrální analyzátor k vyhledání volného kanálu
• Automatická detekce nastavené polarizace
• Konstelační diagram přijímaného signálu
• Unikátnost:
• Neladěný vstupní filtr
• Úplná SW přeladitelnost včetně kombinace kanálů 4, 7 při plné rychlosti, citlivosti i odolnosti
• Varianta s druhým Eth. portem (fyzicky oddělený pro servisní přístup "out-of-band" dohled)
• Přímá montáž na antény různých výrobců včetně možnosti ohebného vlnovodu

Podrobná charekteristika produktu:

• Kmitočtové pásmo: 10,3 10,6 GHz
• Přeladitelnost: horní část spektra (středové kmitočty 10,4795 -10,5845 GHz), kanály 7-10, dolní část spektra (středové kmitočty 10,3115 -10,4160 GHz), kanály 1-4 dle VO-R/14/12.2006-38 ČTÚ
• Šířka kanálu: 7; 14 a 28 MHz
• Full-Duplex přenos
• Modulace: QPSK/16QAM/32QAM/64QAM/128QAM/256QAM, možnost ACM
• Latence: 140 us pro 170 Mbps
• Rozhraní: 1x GB Ethernet port
• Adaptivní modulace + ATPC
• spoje na přímou viditelnost
• dosah: dle použitých antén až 70km (anténní systém 2x 120cm, modulace QPSK 50Mbit)

Pracovní kmitočty, pásmo:

• Vysílací kmitočty: jednotka RAY10H1:Horní část spektra (středové kmitočty 10,4795 -10,5845 GHz), kanály 7-10 dle VO-R/14/12.2006-38 ČTÚ / jednotka RAY10L1: dolní část spektra (středové kmitočty 10,3115 -10,4160 GHz), kanály 1-4 dle VO-R/14/12.2006-38 ČTÚ
• Frekvenční odstup mezi kanály: doporučen 168 MHz, možná je i kombinace kanálů 4-7
• Rozsah přeladění: vysílač v horní části spektra, k němu lze přiřadit jakýkoliv kanál z dolní části spektra pro příjem
• Počet kanálů: 4/8/16 pro šířku kanálu 28/14/7 MHz
